Steca TR 0502 U

5 Eingänge, 2 Ausgänge

  • Kompaktes mehrteiliges Designgehäuse
  • Multifunktions-Grafik-LC-Display mit Hintergrundbeleuchtung
  • Animierte Darstellung der Anlagensysteme und Betriebszustände
  • Mehrsprachige Menüführung

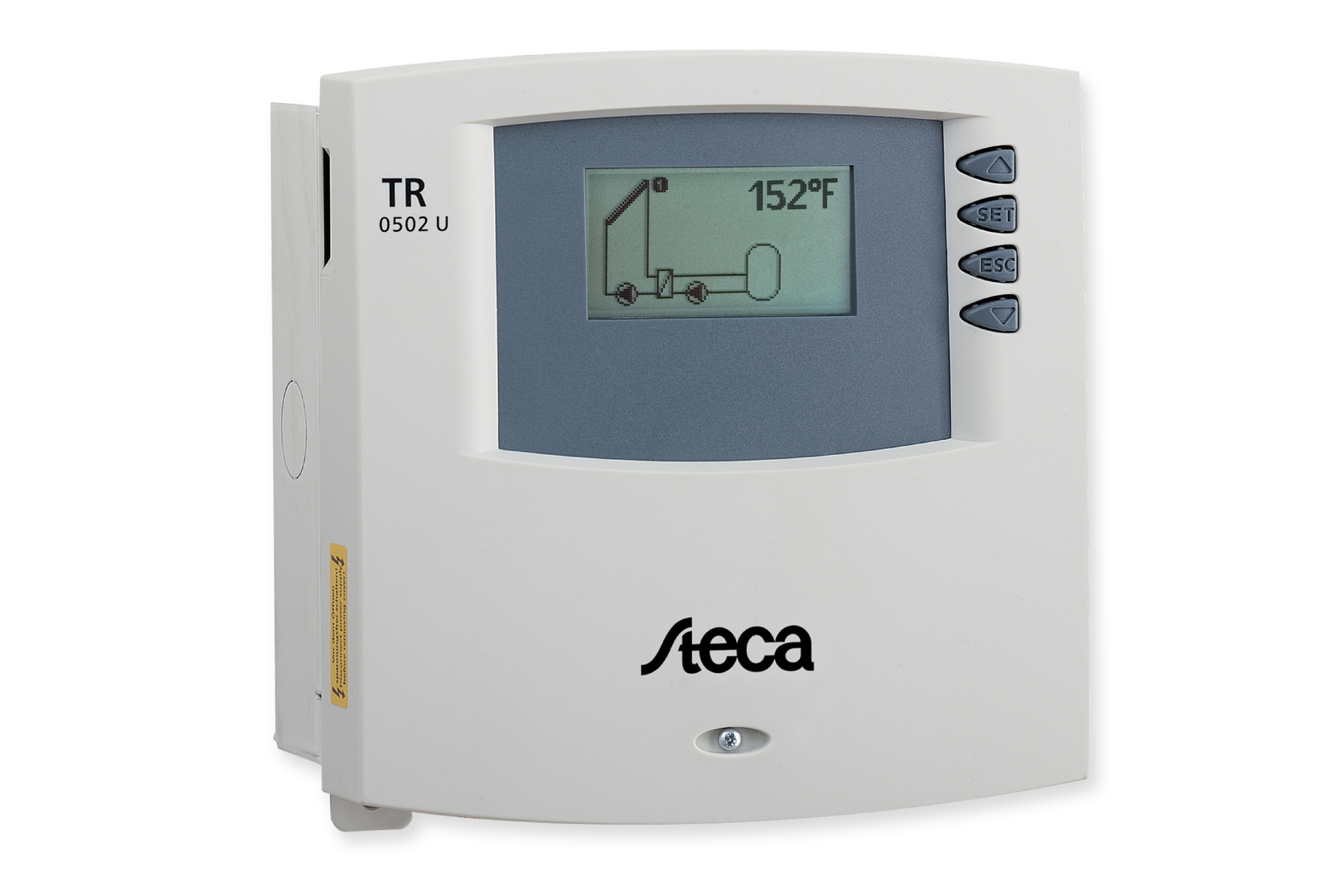

Steca TR 0502 U picture.jpg
Steca TR 0502 U picture 3D.jpg
TR 0502 U Produktbild Homepage.jpg
X
Steca TR 0502 U picture.jpg
Steca TR 0502 U picture 3D.jpg
TR 0502 U Produktbild Homepage.jpg

Beschreibung

Der Regler Steca TR 0502 U wurde speziell für den nordamerikanischen Markt als Variante des Basisreglers Steca TR 0502 entwickelt. Durch eine spezielle Zulassung (ETL-Zeichen) über ein in den Vereinigten Staaten als NRTL (Nationally Recognized Testing Laboratory) anerkanntes Prüflabor werden die einschlägigen Sicherheitsnormen und Mindestanforderungen des nordamerikanischen Marktes erfüllt.

Im Installationsgehäuse erfolgt der Geräteanschluss entweder als Plug & Play-Lösung für Netz- und Pumpenanschlüsse oder alternativ mit 1/2 Zoll-Durchbrüchen.

Dieser Regler bietet alles, um Ihre thermische Solaranlage sicher und dauerhaft zu betreiben. Der Regler Steca TR 0502 U überwacht und steuert thermische Solaranlagen mit bis zu zwei unterschiedlich­ ausgerichteten Kollektorfeldern oder maximal zwei Brauchwasser- oder Pufferspeichern. Über das große Grafik­display werden animierte Regelkreise dargestellt, um die Betriebszustände der jeweiligen Anlage zu visualisieren. Das übersichtliche Display garantiert eine einfache Bedienung durch die konsequente Nutzung von Piktogrammen. Vorprogrammierte Anlagensysteme ermöglichen den universel­len­ Einsatz. Steca TR 0502 U verfügt über fünf Eingänge zur Temperatur- bzw. Impulserfassung sowie zwei teilweise drehzahlgeregelte Ausgänge zur Ansteuerung von Pumpen oder Umschaltventilen.

Merkmale

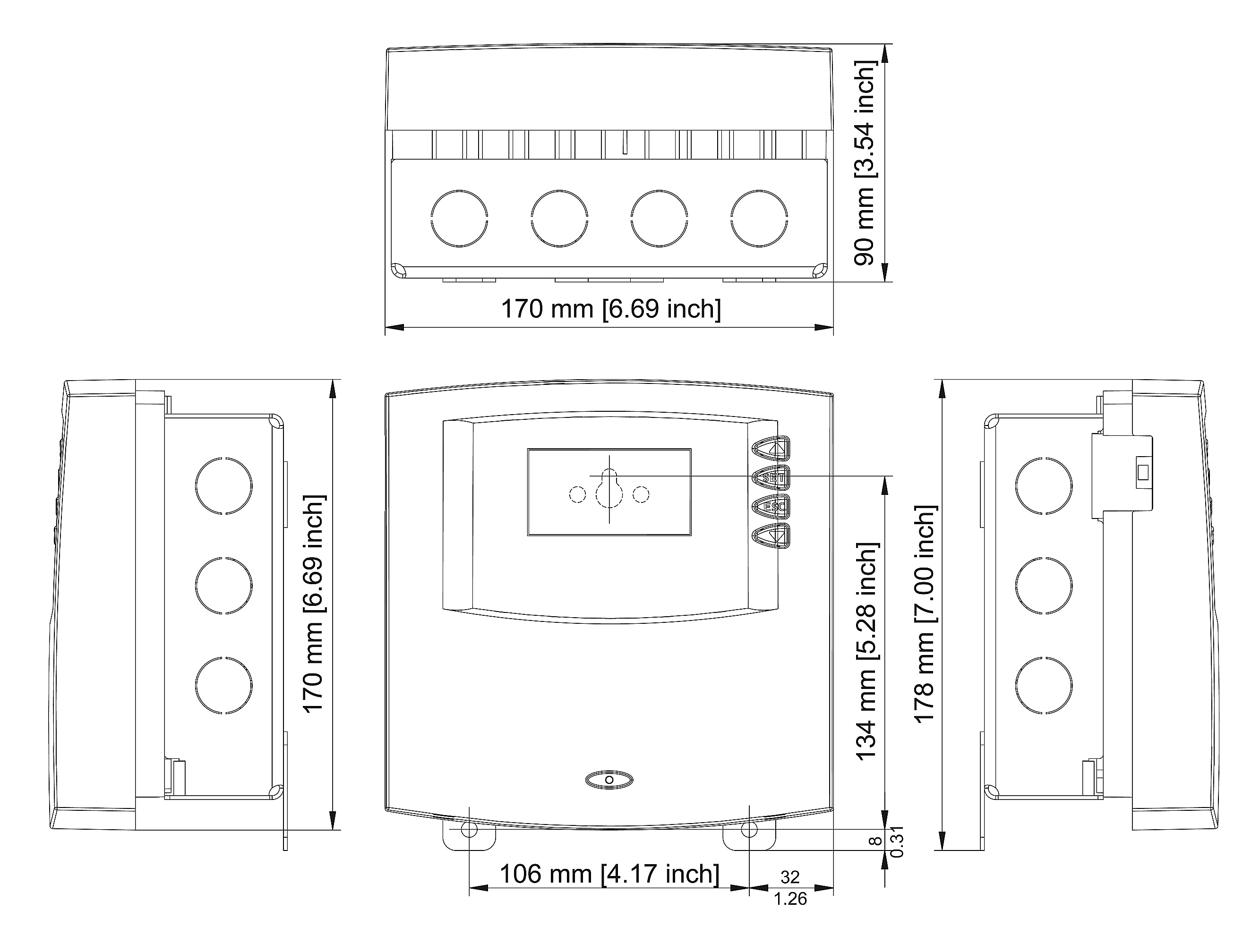

Technische Zeichnung: Steca TR 0502 U 5 Eingänge, 2 Ausgänge

Produktmerkmale

  • Kompaktes mehrteiliges Designgehäuse
  • Elektronische Drehzahlregelung
  • Hohe Betriebssicherheit durch Fehlerdiagnose
  • Betriebsstundenzähler
  • Software Update möglich
  • Speicherzielbeladung
  • Täglicher Pumpenanlauf
  • Plug & Play für 120 V AC Netz- und Pumpenanschlüsse im Installationsgehäuse
  • Schnelle Installation der Sensoren durch Schraubanschlüsse
  • Integrierter Steca TPC 1-Bus

Anzeigen

  • Multifunktions-Grafik-LC-Display mit Hintergrundbeleuchtung
  • Animierte Darstellung der Anlagensysteme und Betriebszustände

Bedienung

  • Mehrsprachige Menüführung
  • Seitlicher Schalter für Manuell, Auto, Off

Optionen

  • Alternativ zu Plug & Play ist ein Installationsgehäuse mit 1/2 Zoll-Durchbrüchen verfügbar

Funktionen

  • Wärmemenge (Grundfos Direct Sensors™, Impulsgeber, Berechnung)
  • Heizungsrücklaufanhebung
  • Stagnationsreduzierung
  • Urlaub (Speicherrückkühlung)
  • Zirkulation (temperatur- / zeit- / impulsgesteuert)
  • Nachheizung
  • Feststoffkessel
  • Speicherschnellbeladung
  • Thermostat
  • Differenzthermostat
  • Zeitschaltuhr
  • Intervall / Röhrenkollektor
  • Anti-Frost
  • Anzeige Speicher oben
  • Alarmausgang
  • Zwei Ladezonen

Downloads

Bedienungsanleitungen

  •  Steca TR 0502 U Bedienungsanleitung EN · pdf · 5,985 MB

Produktdatenblatt

  •  Steca TR 0502 U productdatasheet DE · pdf · 0,262 MB
  •  Steca TR 0502 U productdatasheet EN · pdf · 0.262 MB
  •  Steca TR 0502 U productdatasheet FR · pdf · 0,266 MB

Produktbilder, Zeichnungen, etc.

  •  Steca TR 0502 U Produktbild 3D · jpg, 300 DPI, Druckqualität · 1,089 MB
  •  Steca TR 0502 U Produktbild 3D · jpg, 72 DPI, Web-Qualität · 0,320 MB
  •  Steca TR 0502 U Produktbild · jpg, 300 DPI, Druckqualität · 1,097 MB
  •  Steca TR 0502 U Produktbild · jpg, 72 DPI, Web-Qualität · 0,299 MB
  •  Steca TR 0502 U Produktbild drawing · jpg, 300 DPI, Druckqualität · 0,590 MB
  •  Steca TR 0502 U Produktbild drawing · jpg, 72 DPI, Web-Qualität · 0,292 MB

Technische Daten

 TR 0502 U
Systemspannung
120 V AC, 60 Hz
Systemspannung optional
240 V AC, 60 Hz
Standby-Verluste
1,57 W [0,003 HP]
Temperaturreglerklasse
I
Energieeffizienz
1 %
Anzahl Eingänge
5
Eingänge
4 x Temperatur (Pt1000), 1 x Temperatur (Pt1000) oder Impuls
Zusatzeingänge
1 x Grundfos Direct Sensors™ (Temperatur / Durchfluss)
Anzahl Ausgänge
2
Ausgänge
1 x Triac zur Drehzahlregelung (R1), max. 230 W / 0,3 HP (120 V AC); 1 x Relais Schaltausgang (R2), max. 400 W / 0,5 HP (120 V AC) oder R2 potentialfrei
Zusatzausgang
1 x Alarmausgang
Netzkabel
75 inch, 3 x 18 AWG bei 221 °F
Hydraulikschemen
14
Umgebungstemperatur
0 °C [+32 °F] … +45 °C [+113 °F]
Schnittstellen
RS-232, RS-485 (Steca TPC 1-Bus)
Schutzart
IP 20 / DIN 40050
Abmessungen (X x Y x Z)
170 x 178 x 90 mm [6,69 x 7,00 x 3,54 inch]
Gewicht
1400 g [45,01 oz]
