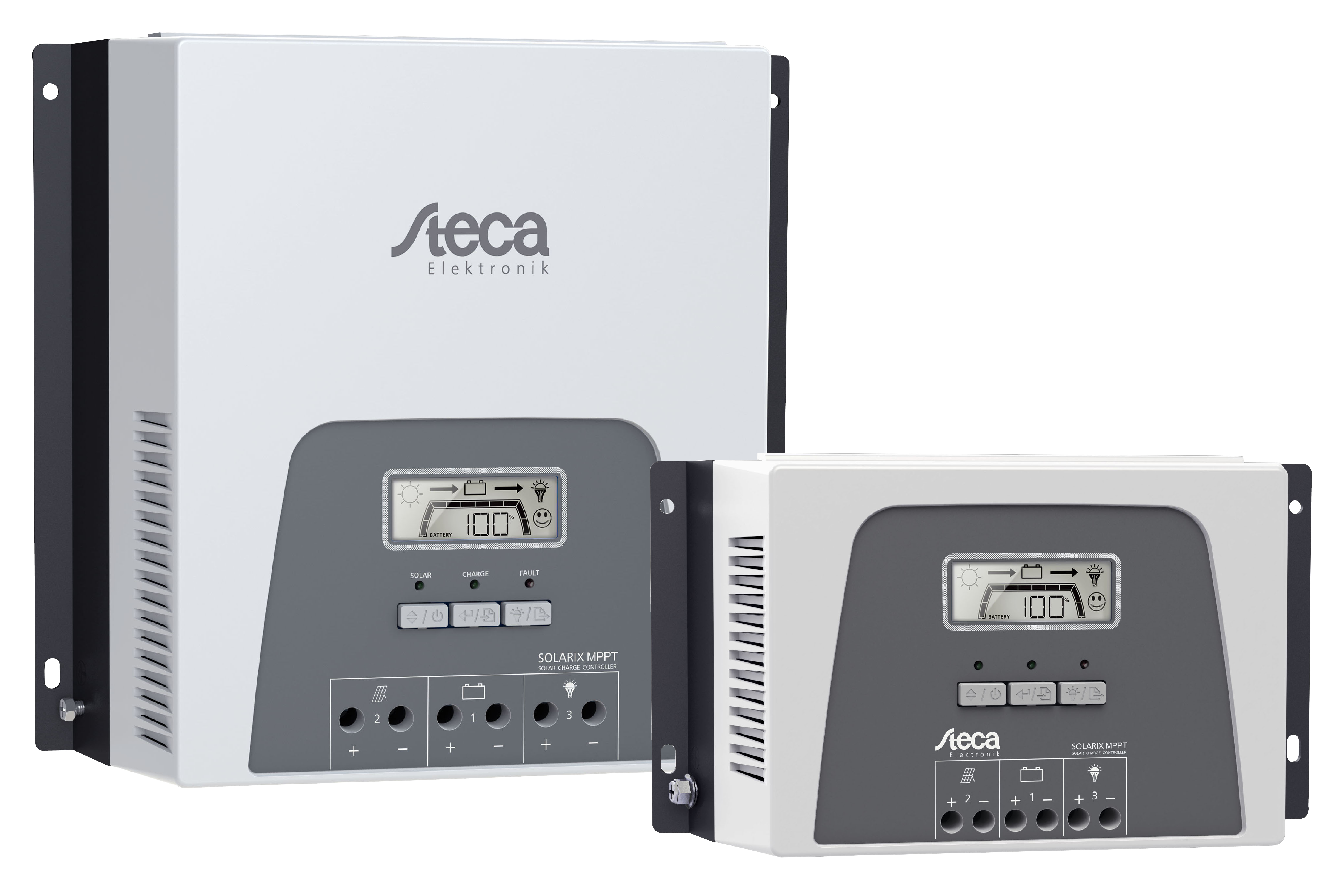

Steca Solarix MPPT

3020,5020

  • Un dispositif de poursuite du point de puissance maximale (tracker MPP) à très haut rendement
  • Une grande plage de tension d'entrée
  • Un affichage à DEL
  • Une détection automatique de la tension des batteries
  • Une surveillance professionnelle de la charge

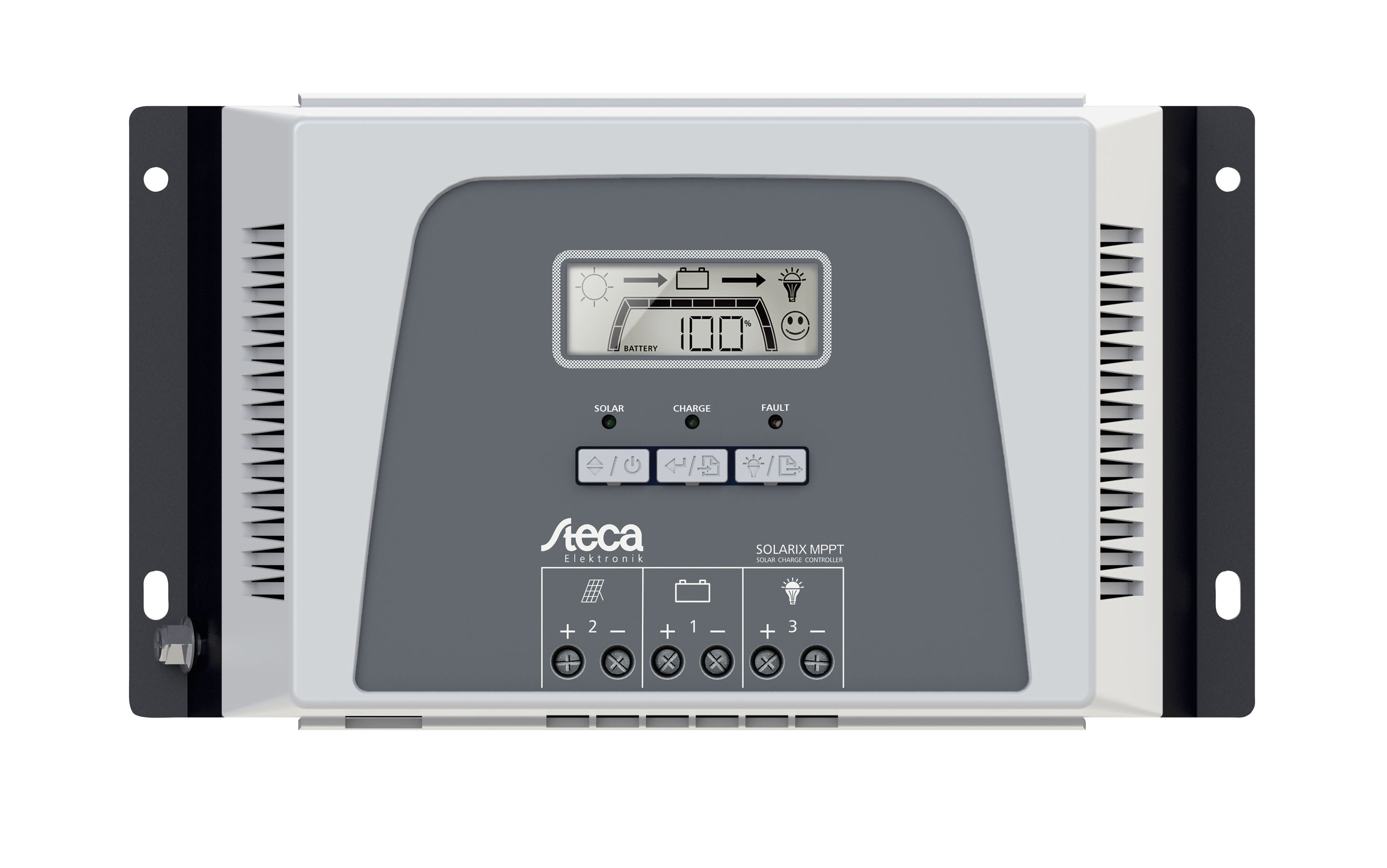

Steca Solarix 3020 S.jpg

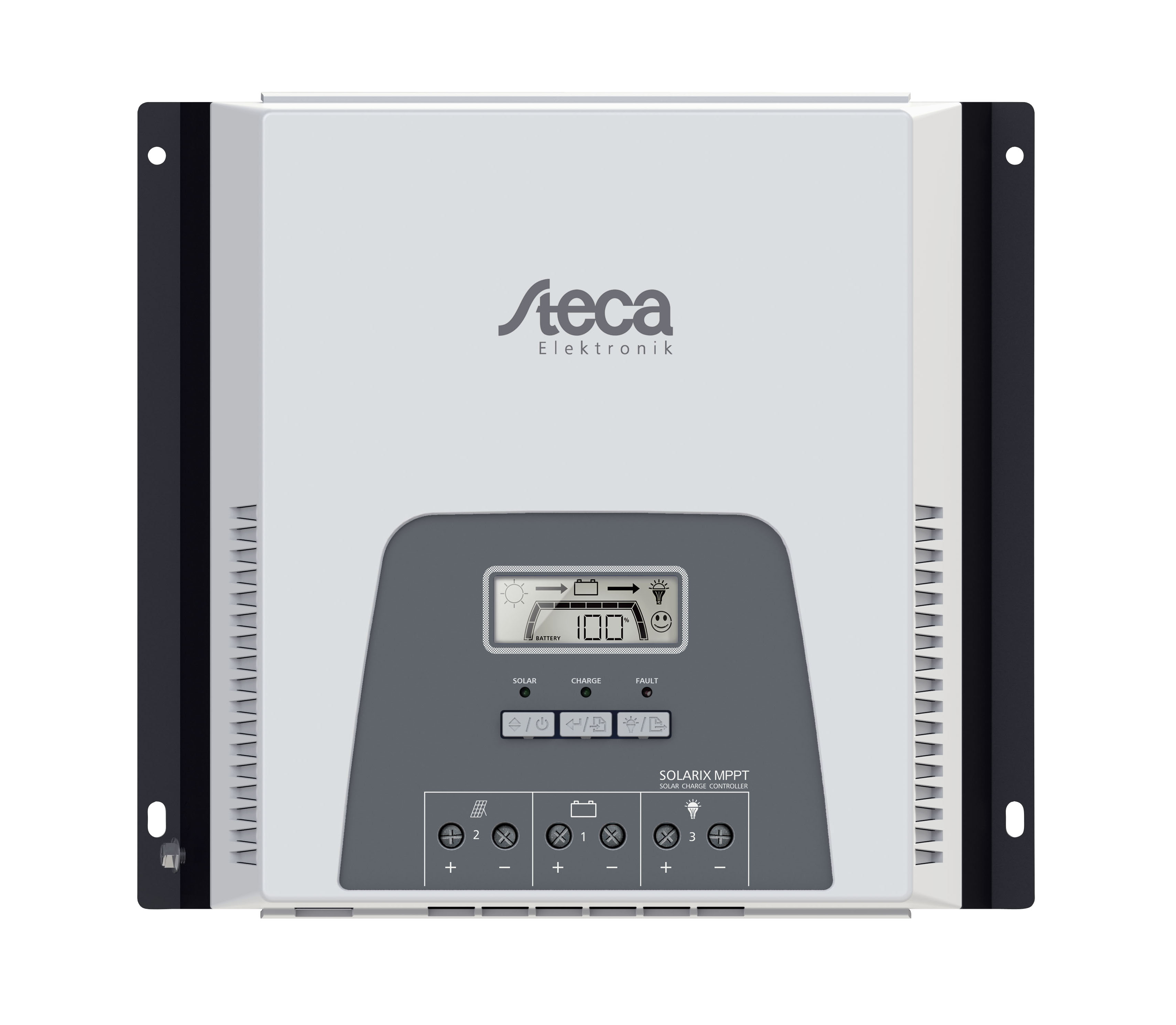

Steca Solarix 5020 S.jpg
X
Steca Solarix 3020 S.jpg
Steca Solarix 5020 S.jpg

Description

Steca Solarix MPPT est un régulateur de charge solaire avec la fonction MPP Tracking. Il convient parfaitement à toutes les technologies de panneaux solaires courants et est  idéal pour les systèmes solaires avec des tensions de panneaux solaires plus élevées que celle de la batterie. Le Steca Solarix MPPT est particulièrement adapté pour l’utilisation avec des panneaux solaires normalement prévus pour les installations couplées au réseau. L’algorithme perfectionné de la fonction « MPP Tracking » de Steca permet de disposer constamment de la puissance utile maximale du panneau solaire. Grâce à sa technologie de pointe, le Steca Solarix MPPT garantit une puissance maximale dans toutes les conditions d’utilisation, une protection professionnelle de la batterie, un design moderne et des fonctions de protection exceptionnelles.

Caractéristiques

Dessins techniques: Steca Solarix MPPT 3020,5020

Caractéristiques du produit

  • Dispositif de poursuite du point de puissance maximale (tracker MPP)
  • Régulation de tension et de courant
  • Technologie de charge à plusieurs niveaux (également destiné aux batteries lithium-ion)
  • Reconnexion automatique du consommateur
  • Compensation de température
  • Possibilité de mise à la terre d‘une borne positive ou de mise à la terre négative de plusieurs bornes
  • Charge d'egalisation mensuelle

Fonctions de protection électroniques

  • Protection contre les surcharges
  • Protection contre les décharges profondes
  • Protection contre une polarité inversée des panneaux solaires, des consommateurs et de la batterie
  • Protection contre une polarité inversée par fusible interne
  • Fusible électronique automatique
  • Protection contre les courts-circuits
  • Protection contre les surtensions sur l'entrée du panneau solaire
  • Protection contre circuit ouvert sans batterie
  • Protection contre courant inverse pendant la nuit
  • Protection contre surtempérature et surcharge
  • Déconnexion de consommateurs en cas de surtension de la batterie

Affichages

  • Écran graphique LCD multifonction avec rétroéclairage

Commande

  • Commande à navigation par menu simple

Interfaces

  • Interface ouverte Steca RS-232

Téléchargement

Autres télechargements

  •  Steca Solarix MPPT téléchargement Flyer EN · pdf · 1,158 MB
  •  Steca Solarix MPPT téléchargement Flyer ES · pdf · 1,557 MB

Caractéristiques/avantages

  •  Steca Solarix MPPT Caractéristiques/avantages MPPT Broschüre DE · pdf · 4,710 MB
  •  Steca Solarix MPPT Caractéristiques/avantages MPPT Brochure EN · pdf · 4,712 MB
  •  Steca Solarix MPPT Caractéristiques/avantages Folleto de MPPT ES · pdf · 4,411 MB
  •  Steca Solarix MPPT Caractéristiques/avantages Brochure MPPT FR · pdf · 4,651 MB

Certificats

  •  Steca Solarix MPPT certificat CE · pdf · 0,832 MB

Fiche technique du produit

  •  Steca Solarix MPPT productdatasheet DE · pdf · 0,255 MB
  •  Steca Solarix MPPT productdatasheet EN · pdf · 0.255 MB
  •  Steca Solarix MPPT productdatasheet FR · pdf · 0,257 MB

Images, dessins techniques, etc.

  •  Steca Solarix MPPT image · jpg, 300 DPI, qualité typographique · 1,756 MB
  •  Steca Solarix MPPT image · jpg, 72 DPI, web qualité · 1,000 MB
  •  Steca Solarix MPPT image · jpg, 300 DPI, qualité typographique · 1,364 MB
  •  Steca Solarix MPPT image · jpg, 72 DPI, web qualité · 0,859 MB
  •  Steca Solarix MPPT image 3020 · jpg, 300 DPI, qualité typographique · 0,587 MB
  •  Steca Solarix MPPT image 3020 · jpg, 72 DPI, web qualité · 0,283 MB
  •  Steca Solarix MPPT image 3020 3D · jpg, 300 DPI, qualité typographique · 0,468 MB
  •  Steca Solarix MPPT image 3020 3D · jpg, 72 DPI, web qualité · 0,216 MB
  •  Steca Solarix MPPT image 5020 · jpg, 300 DPI, qualité typographique · 0,616 MB
  •  Steca Solarix MPPT image 5020 · jpg, 72 DPI, web qualité · 0,314 MB
  •  Steca Solarix MPPT image 5020 3D · jpg, 300 DPI, qualité typographique · 0,533 MB
  •  Steca Solarix MPPT image 5020 3D · jpg, 72 DPI, web qualité · 0,252 MB

Manuel d'utilisation

  •  Steca Solarix MPPT manuel d'utilisation FIN · pdf · 1,112 MB
  •  Steca Solarix MPPT manuel d'utilisation DE · pdf · 1,148 MB
  •  Steca Solarix MPPT manuel d'utilisation EN · pdf · 1,111 MB
  •  Steca Solarix MPPT manuel d'utilisation ES · pdf · 1,243 MB
  •  Steca Solarix MPPT manuel d'utilisation FR · pdf · 1,341 MB

Softwareupdate

  •  Steca Solarix MPPT Softwareupdate Steca Solarix MPPT 5020 Update Ver 01.16. · zip · 1,533 MB

données techniques

 MPPT 3020MPPT 5020
Caractérisation des performances de fonctionnement
Tension de système
12 V (24 V)
Puissance nominale
125 W (250 W)
250 W (500 W)
Taux de rendement DC-DC max.
98,3 % (Ubatt=24 V; Uin=30 V; P=0,6*Pnom)
Efficacité européenne
94,7 % (Ubatt=12 V; Uin=30 V); 96,7 % (Ubatt=24 V; Uin=30 V)
Efficacité européenne (pondéré sur l‘ensemble Ubatt et Uin)
95.2 %
Taux de rendement MPP statique
99.9 % (DIN EN 50530)
Taux de rendement MPP dynamique
97.7 % (DIN EN 50530)
REW (Realistic Equally Weigthed efficiency) pondéré
92.8 %
Consommation propre
10 mA
Côté entrée DC
Tension MPP
15 V (30 V) < Umodule < 75 V
Tension à vide du panneau photovoltaïque (à la température de service minimale)
17 V … 75 V (34 V … 75 V)
17 V … 100 V (34 V … 100 V)
Courant du panneau
9 A
18 A
Côté sortie DC
Courant du consommateur
10 A
Point de référence de réenclenchement (LVR)
12,5 V (25 V)
Protection contre la decharge profonde (LVD)
11,5 V (23 V)
Côté batterie
Courant de charge
10 A
20 A
Tension finale de charge
13,9 V (27,8 V)
Tension de charge rapide
14,4 V (28,8 V)
Charge d’égalisation
14,7 V (29,4 V)
Réglage du type d‘accumulateur
liquide
Conditions de fonctionnement
Température ambiante
-25 °C … +40 °C
Installation et construction
Borne de raccordement (à fils fins / à un fil)
16 mm² / 25 mm² - AWG 6 / 4
Degré de protection
IP 32
Dimensions (X x Y x Z)
187 x 153 x 68 mm
Poids
900 g

  • Données techniques à 25 °C / 77 °F
  • réglable via Steca PA RC 100: point de référence de réenclenchement, protection contre la decharge profonde, tension finale de charge, tension de charge rapide, charge d’égalisation, type d‘accumulateur
  • Ne pas raccorder les onduleurs à la sortie de charge.
  • ATTENTION : Si la tension à vide du panneau photovoltaïque raccordé dépasse 75  V ou 100 V, le régulateur sera détruit. Lors de la sélection du panneau photovoltaïque, veillez à ce que la tension à vide ne dépasse jamais 75 V ou 100 V sur toute la plage de température. En cas d‘utilisation de panneaux photovoltaïques dont la tension à vide max. (sur toute la plage de température) est comprise entre 60 et 100 V, l‘ensemble de l’installation doit être réalisée selon la classe de protection II.
