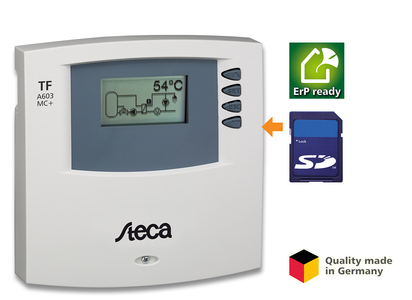

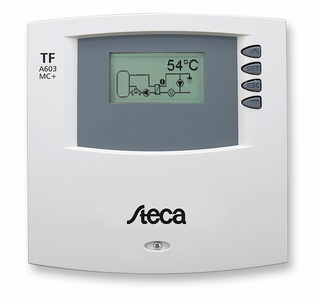

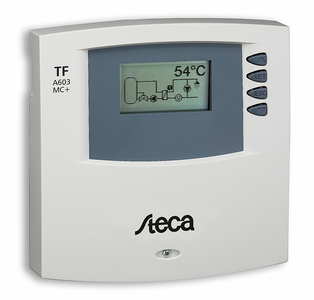

Steca TF A603 MC+

Frischwasserregler (autark)

Beschreibung

Der Steca TF A603 MC+ ist ein autarker Frischwasserregler für die direkte und hygienische Trinkwassererwärmung im Durchlauferhitzerprinzip.

Durch einen neuartigen Regelalgorithmus ist der Regler Steca TF A603 MC+ in der Lage, die Energie eines Pufferspeichers besonders schnell und effizient an den Trinkwasserkreis zu übergeben. Bereits nach der ersten Inbetriebnahme gleicht sich der Regler durch seinen selbstlernenden Regelalgorithmus mit den individuellen Gegebenheiten der jeweiligen Anlage ab und sichert dadurch eine konstante Trinkwarmwassertemperatur unter hygienischen Gesichtspunkten.

Dies geschieht vor allem mit dem Ziel einer möglichst geringen Rücklauftemperatur zum Pufferspeicher, um zusätzlich die Effizienz und den Ertrag einer Solaranlage zu steigern. Unterstützt wird dies durch die Funktion einer Zoneneinspeisung des Pufferspeicherwassers mittels 3-Wege-Umschaltventil.

Auch eine Zirkulationspumpe kann der Steca TF A603 MC+ steuern. Der Regler bietet hierzu die Möglichkeit einer zeit-, temperatur- oder impulsabhängigen Ansteuerung.

Als besonderes Highlight speichert der Steca TF A603 MC+ die Betriebsdaten der Anlage auf einer SD-Karte. Über das große Grafikdisplay werden die animierten Regelkreise dargestellt, um die Betriebszustände der jeweiligen Anlage zu visualisieren. Der Steca TF A603 MC+ verfügt über sechs Eingänge zur Temperatur- bzw. Impulserfassung sowie über einen zusätzlichen Grundfos Direct Sensors™-Eingang zur kombinierten Temperatur- und Durchflussmessung. Mit drei teilweise drehzahlgeregelten Ausgängen werden Pumpen und Umschaltventile angesteuert.

Hinweis: Der Steca TF A603 MC+ ist nur in Verbindung mit einer von KATEK freigegebenen Frischwasserstation erhältlich.

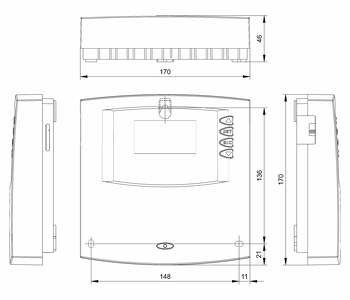

Steca TF A603 MC  technische Zeichnung

Merkmale

Produktmerkmale

  • Kompaktes mehrteiliges Designgehäuse
  • Elektronische Drehzahlregelung
  • Hohe Betriebssicherheit durch Fehlerdiagnose
  • Betriebsstundenzähler
  • Software Update möglich
  • Täglicher Pumpenanlauf
  • Integrierter Steca TPC 1-Bus

Anzeigen

  • Multifunktions-Grafik-LC-Display mit Hintergrundbeleuchtung
  • Animierte Darstellung der Anlagensysteme und Betriebszustände

Bedienung

  • Mehrsprachige Menüführung
  • Seitlicher Schalter für Manuell, Auto, Off

Funktionen

  • Selbstlernender Regelalgorithmus
  • Datenlogger auf SD-Karte
  • Wärmemenge (Grundfos Direct Sensors™, Impulsgeber)
  • Zirkulation (temperatur- / zeit- / impulsgesteuert)
  • Nachheizung
  • Thermische Desinfektion
  • Alarmausgang

Downloads

Produktdatenblatt

  •  Steca TF A603 MC+ productdatasheet DE · pdf · 0,996 MB
  •  Steca TF A603 MC+ productdatasheet EN · pdf · 0.996 MB

Produktbilder, Zeichnungen, etc.

  •  Steca TF A603 MC+ Produktbild 3D · jpg, 300 DPI, Druckqualität · 1,379 MB
  •  Steca TF A603 MC+ Produktbild 3D · jpg, 72 DPI, Web-Qualität · 0,436 MB
  •  Steca TF A603 MC+ Produktbild · jpg, 300 DPI, Druckqualität · 1,251 MB
  •  Steca TF A603 MC+ Produktbild · jpg, 72 DPI, Web-Qualität · 0,374 MB
  •  Steca TF A603 MC+ Produktbild drawing · jpg, 300 DPI, Druckqualität · 0,517 MB
  •  Steca TF A603 MC+ Produktbild drawing · jpg, 72 DPI, Web-Qualität · 0,263 MB

Technische Daten

 TF A603 MC+
Systemspannung
230 V AC (± 15 %), 50 Hz
Systemspannung optional
115 V AC (± 15 %), 60 Hz
Eigenverbrauch
≤ 2 W
Anzahl Eingänge
6
Eingänge
5 x Temperatur (Pt1000), 1 x Temperatur (Pt1000) oder Impuls
Zusatzeingänge
1 x Grundfos Direct Sensors™ (Temperatur / Durchfluss)
Anzahl Ausgänge
3
Ausgänge
2 x Triac zur Drehzahlregelung (R1, R2), max. 250 W (230 V); 1 x Relais Schaltausgang (R3), max. 800 W (230 V) oder R3 potentialfrei
Zusatzausgang
1 x Alarmausgang oder Anforderung Nachheizung
Umgebungstemperatur
0 °C … +45 °C
Schnittstellen
SD-Karte, RS-232, RS-485 (Steca TPC 1-Bus)
Datalogging
SD-Karte
Schutzart
IP 20 / DIN 40050
Abmessungen (X x Y x Z)
170 x 170 x 46 mm [0,00 x 0,00 x 0,00 inch]
Gewicht
450 g [0,00 oz]
